«Реконструкция первого цеха ОАО «ДСК» для установка технологической линии фирмы «HESS» по производству мелкоштучных бетонных изделий
методом вибропрессования».
4.5. Описание работы технологической линии "Мультимат RH 500 "

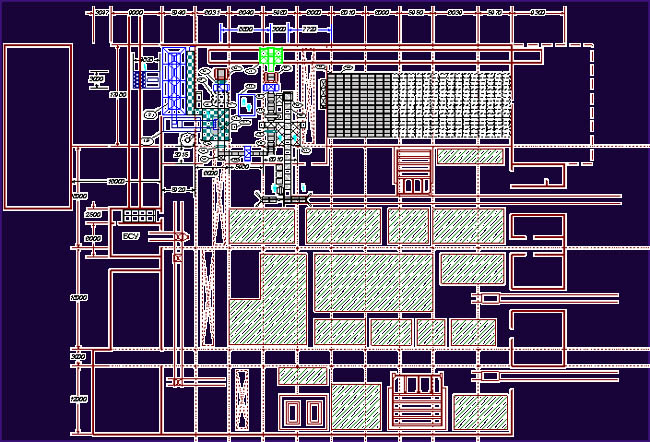

Технологическая линия "Мультимат RH 500 " (рис. 1) состоит из вибропрессовочной машины, которая состоит из системы основного бетона (10.) и облицовочного (20.), машина выпрессовывает различные изделия на поддонах размером 1200 х 670 х 45 мм.
Готовые изделия на поддонах автоматически извлекаются из машины и с помощью клиноременного транспортера (30.) подаются на штабелер, который складирует поддоны попарно в две стопки по 16 поддонов в каждой. Уложив необходимое количество поддонов, штабелер автоматически отключается. Перед входом в подъемник изделия проходят через щетку (50.), снимающее все неровности и заусенцы с готовых блоков.
Из штабелера поддоны с изделиями извлекаются с помощью тележки транспортной группы (70.), которая перемещается к камере выдержки продукции (180.) и оставляет их в одном из отсеков.
Забрав из другого отсека 32 поддона (16 х 2) с готовыми изделиями, тележка возвращается на транспортную группу, которая перемещается к штабелеру (80.).
Штабелер опускает поддоны с изделиями и ставит их на шаговый транспортер (90.). Этот транспорте перемещает поддоны до пакетировочного автомата (100), фотоэлемент фиксирует положение поддона и останавливает его. Пакетировщик снимает блоки с двух поддонов и укладывает их вначале на группирователь продукции (95.) , затем укладывает на транспортный поддон. При этом блоки укладываются крест на крест. В зависимости от типа изделия высота укладки может быть 4-5 рядов.
Пустые поддоны продолжают движение на транспортере, в ходе которого они проходят очистку(110.), а затем переворачиваются с помощью контователя. Перевернутые поддоны направляются в магазин поддонов (130.), который выталкивает поддоны в машину — цикл начинается заново.
Транспортные поддоны с блоками перемещаются транспортером на пост полуавтоматической упаковки продукции (170.) склад готовой продукции, где поддоны пакетами снимаются электрокарой или автокарой и укладываются в штабели.
В состав линии "Мультимат RH 500 " входит система облицовочного слоя (20.), а также оборудования для красителей. Бункер облицовочного бетона и оборудование для красителей обеспечивают производство двухслойной тротуарной плитки с поверхностным окрашенным слоем.
|
